【视频】YHL9矿用本安型超声波流量计-安装使用指导

• 发表时间：2024-06-07 12:05:51
• 来源：未知
• 人气：

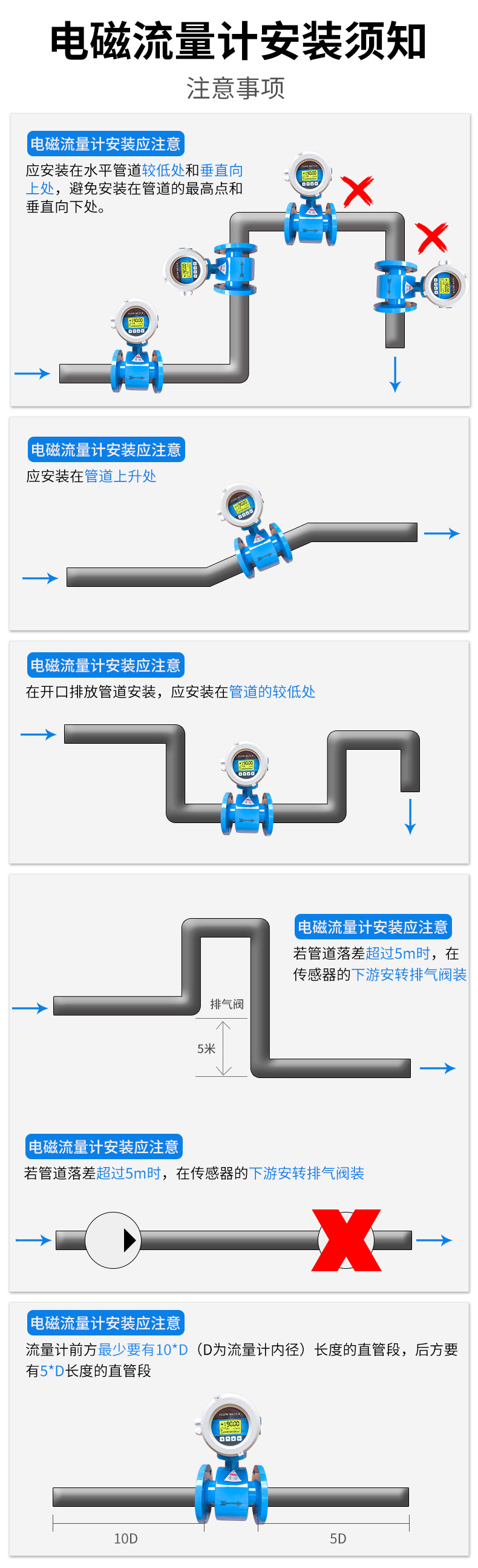

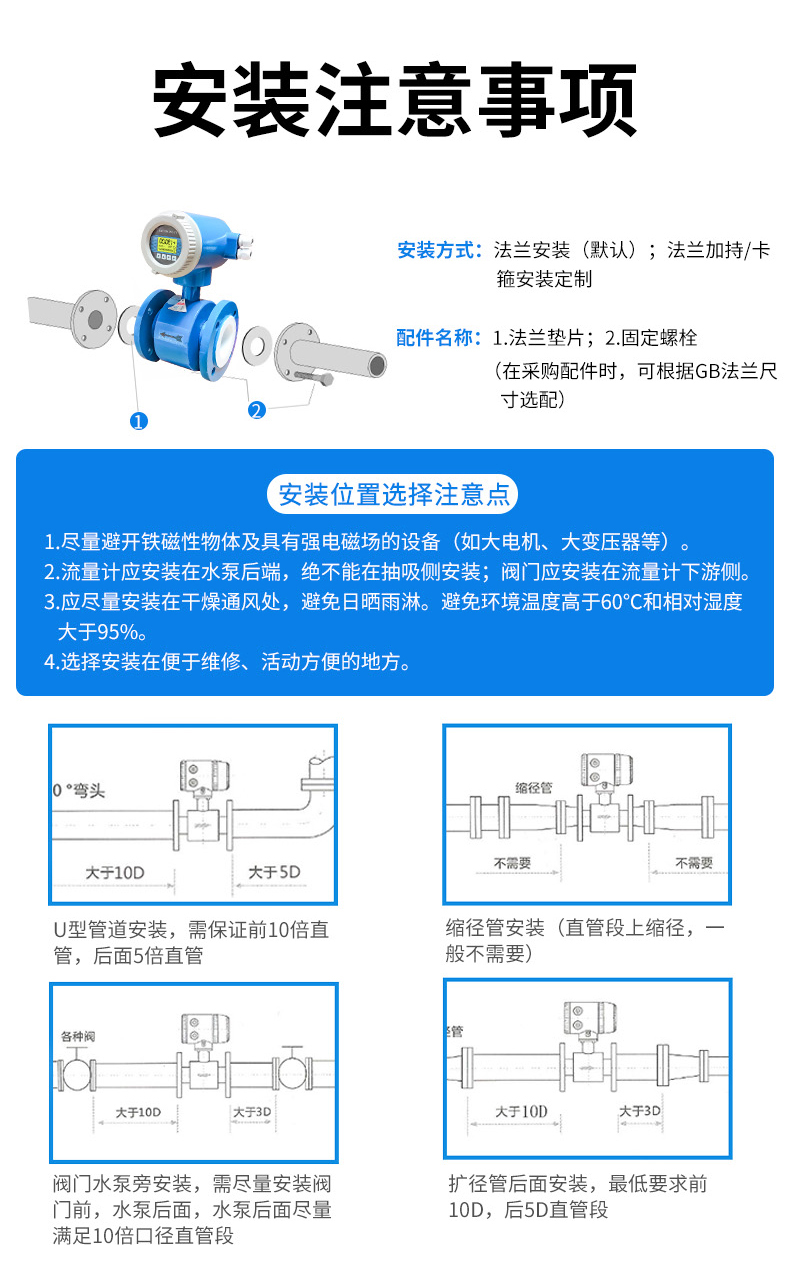

一、安装位置选择

   无论是电磁流量计还是超声波流量计，安装时都需要保证满管水，测点位置的选择，参看下方文章




二、测量方法选择

（1）一般在小管径时(DN1 5~200mm)可先选用V法; 管径在DN200mm以上或测量铸铁管时应优先选用Z法。
（2）【★★★】在V法测不到信号或信号质量差时则选用Z法，

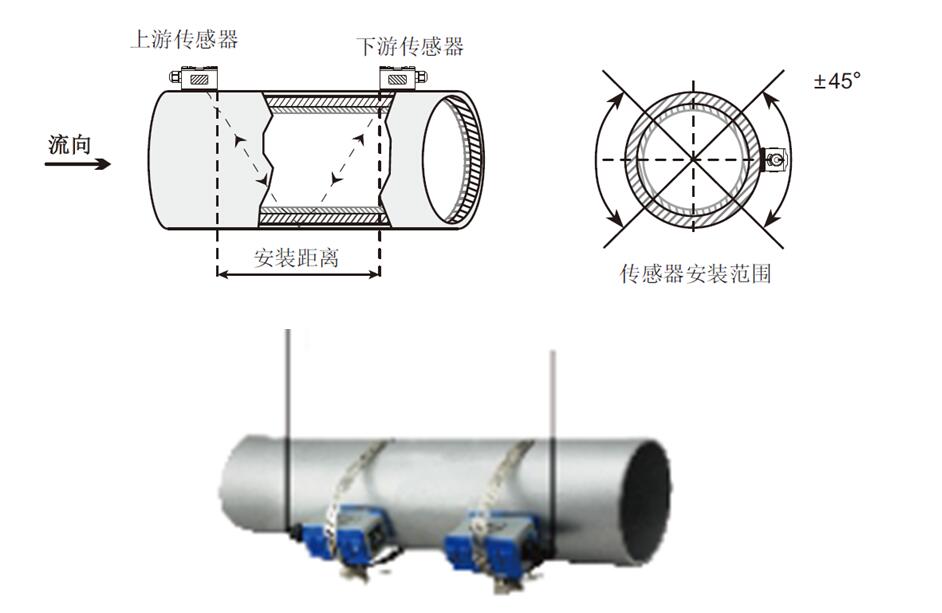

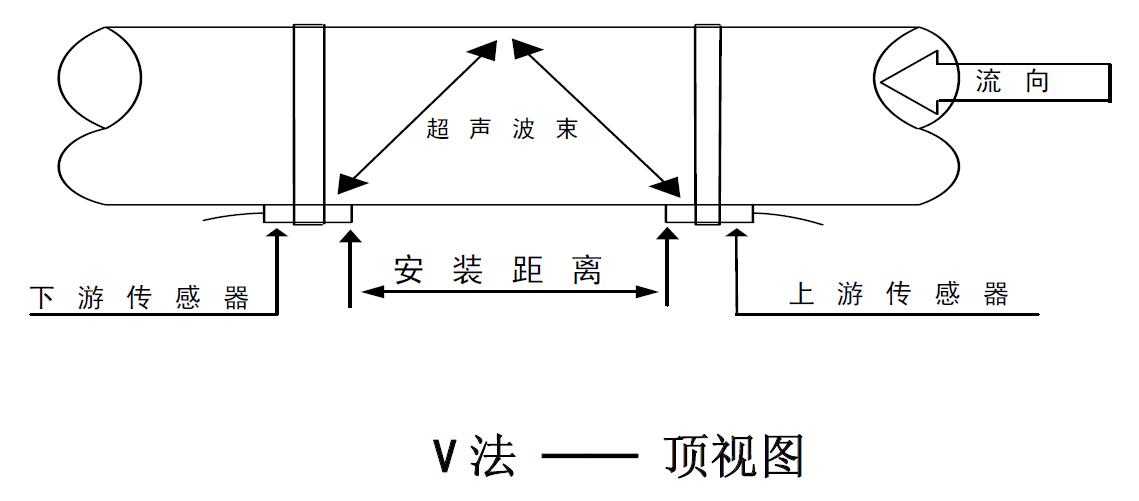

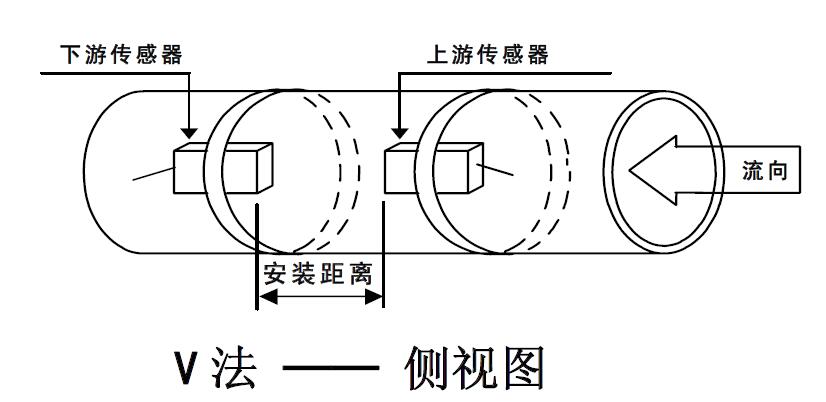

（1） V法(常用的方法)

V法-般情况下是标准的安装方法，使用方便,测量准确。可测管径范围为15mm至大约400mm;安装探头时，注意两探头水平对齐，其中心线与管道轴线水平。

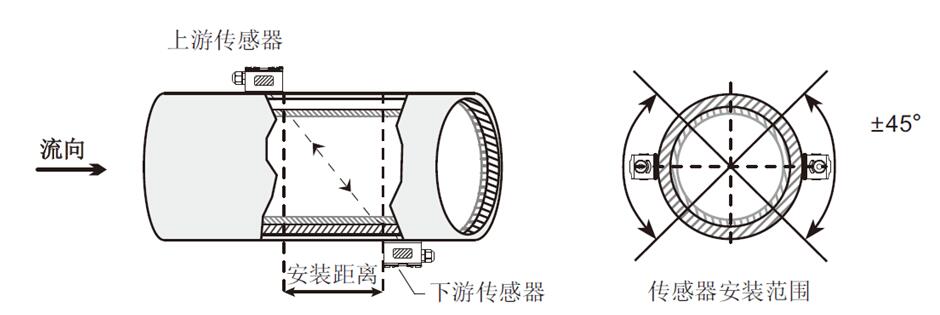

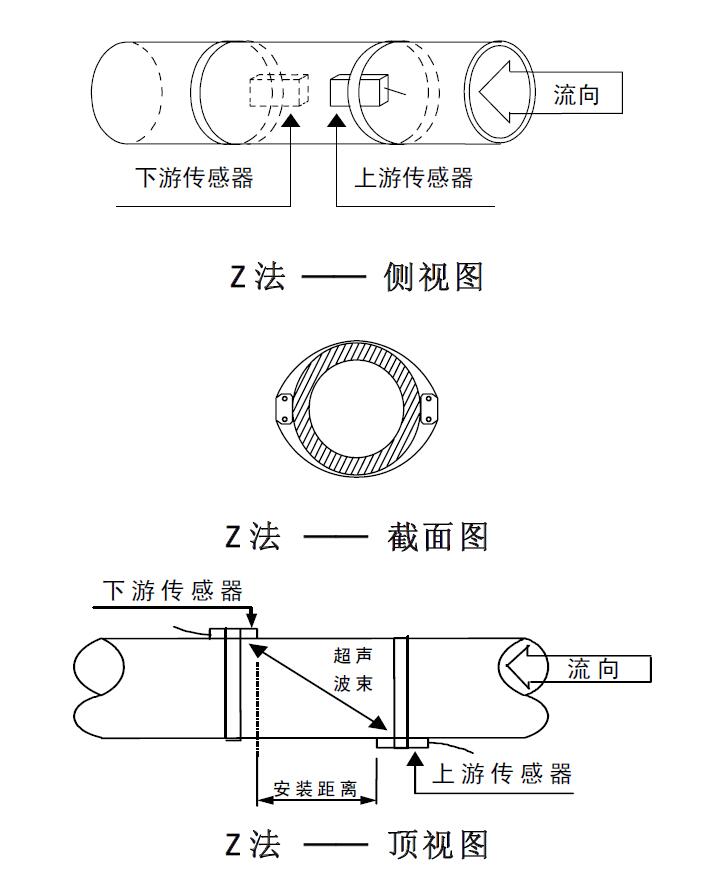

（2）Z法(最常用的方法)

    当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚，造成 V法安装信号弱，机器不能正常工作时，要选用Z法安装。原因是;使用Z法时，超声波在管道中直接传输，没有折射(称为单声程)，信号衰耗小。

Z法可测管径范围为100mm至6000mm。实际安装流量计时，建议200mm以上的管道都要选用Z法(这样测得的信号最大)。





三、流量计常规操作视频
（1）按键基本操作

https://v.youku.com/v_show/id_XNTg1ODU3Mjg5Ng==


（2）现场调校注意事项


https://v.youku.com/v_show/id_XNjQwMzAyMzM2OA==.html


（3）探头固定参考

https://v.youku.com/v_show/id_XNjQwMzAzNDc0OA==.html
