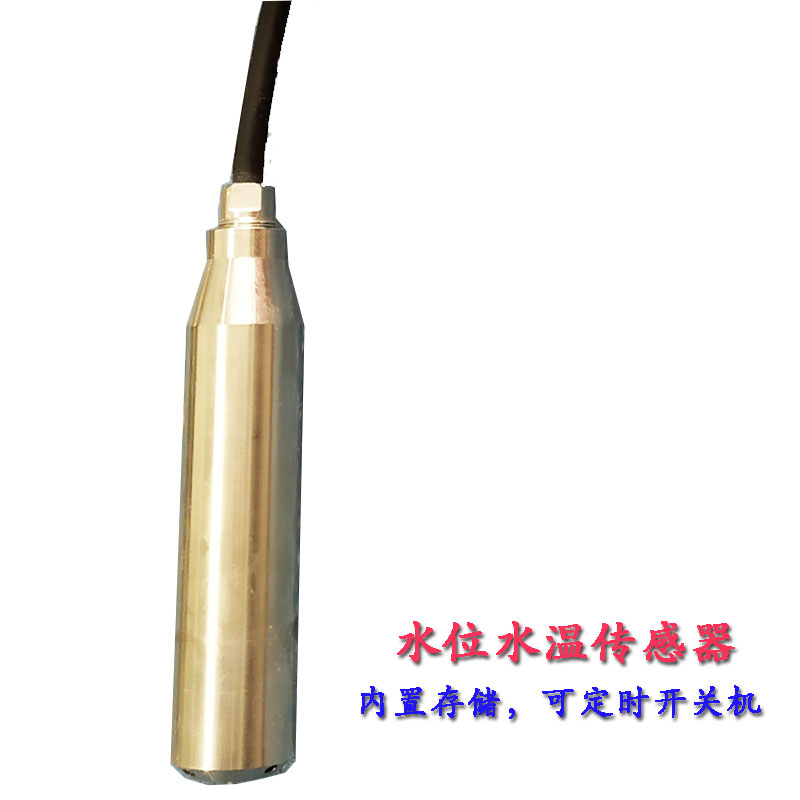

JA.WYZ 系列水位水温传感器（内置电池）

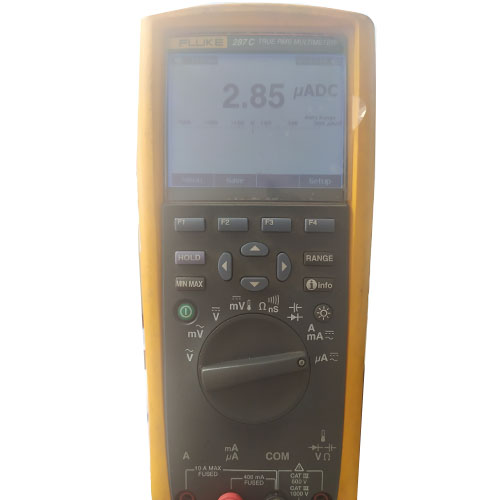

（1）本款传感器内置大容量电池，可以通过外置软件设置采集间隔。
（2）传感器内置大容量存储器，可存储49152个数据。

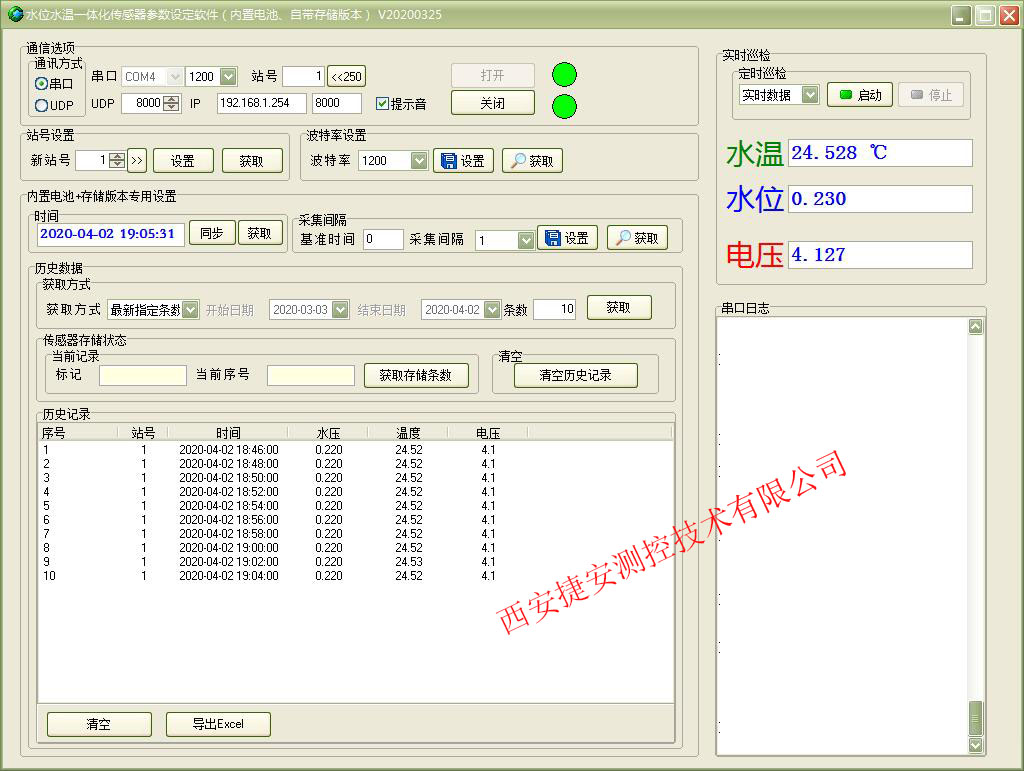

（3）配套独立参数设置软件，可以读取传感器内部固态存储器数据。

通信协议如下：
本传感器内置多种通信协议，其中常用的MODBUS协议如下：

附件—通讯协议（JA修改2019.04.26）
1）采用MODBUS通讯协议；
2）波特率：默认9600；无校验；8位数据位；1位停止位；
3）通信地址默认1；
4）读命令格式表（表10）；

通讯地址	功能码	起始地址		寄存器个数		CRC
1字节	1字节	2字节		2字节		2字节
		H	L	H	L	L	H
0x02(油压-第一个)	0x03	0x0002		0x0002		CRC
0x03(套压-第二个)

表10
5）返回数据格式表（表11）；

通讯地址	功能码	字节数	水位值	温度	CRC
1字节	1字节	1字节	2字节int	2字节int	2字节
					L	H
0x02	0x03	0x04	实际值为返回值除100	实际值为返回值除100	CRC
0x03

表11
6）传感器寄存器地址信息表（表12）

寄存器地址	描述	属性	说明
0	变送器设备地址	R/W	1—255，厂家配置软件用
1	水位当前输出值	R	十六进制
2	温度当前输出值	R	十六进制
3	变送器波特率	R/W	1：1200； 2：2400； 3：4800  4：9600  5：19200  默认：9600
0xF0	水位单位	R/W	0：米（默认0） 1：MPa 2：KPa 3：Pa 4：bar
0xF1	水位浮点值，浮点值可以表示负数	R	4字节，LH顺序
0xF2	温度浮点值，浮点值可以表示负数	R	4字节，LH顺序

表12
7）数据格式举例（表13），CRC值不用关注，按实际计算：

寄存器 地址	描述	指令举例	回答举例	说明
0	读取变送器设备地址	00 03 00 00 00 01 85 DB	01 03 02 00 01 79 84	返回数据为00 01 (1)
	设置地址	01 06 00 00 00 02 08 0B	01 06 00 00 00 02 08 0B	地址1改为地址2
1	读取水位	01 03 00 01 00 01 D5 CA	01 03 02 04 D2 3A D9	返回数据为04 D2,水位值为1234/100=12.34MPa
2	读取温度	01 03 00 02 00 01 25 CA	01 03 02 08 52 3E 79	返回数据为08 52,温度为2130/100=21.3℃
1	读取水位和温度输出值	01 03 00 01 00 02 95 CB	01 03 04 04 D2 08 52 DD 07	水位为04 D2（即12.34MPa）；温度为08 52（即21.3℃）
3	读取变送器波特率	01 03 00 03 00 01 74 0A	01 03 02 00 03 F8 45	读取波特率，返回9600
	设置变送器波特率	01 06 00 03 00 01 B8 0A	01 06 00 03 00 01 08 0B	设置波特率为1200，波特率设置立即生效，无需重启
0xF0	读取水位单位	01 03 00 F0 00 01 74 0A	01 03 02 00 03 F8 45	水位单位解释见表12说明
	设置水位单位	01 06 00 F0 00 01 B8 0A	01 06 00 f0 00 01 08 0B	水位单位解释见表12说明
0xF1	读取水位浮点值	01 03 00 F1 00 01 D4 28	0F 03 04 66 66 2F 42 77 65	返回浮点数据 66 66 2F 42，低字节在前，则表示的数据为43.849998
0xF2	读取温度浮点值	01 03 00 F2 00 01  24 28	0F 03 04 00 00 00 00 15 F3	低字节在前，高字节在后
0xF1	读取水位和温度输出值浮点值	01 03 00 F1 00 02 94 29	0F 03 08 66 66 2F 42 00 00 00 00 5E AB	66 66 2F 42，表示的数据为43.849998

表13
