JA.DZD6 多参数智能气象监测仪

1　概述
多参数智能气象系统是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统。它在工农业生产、旅游、城市环境监测和其它专业领域都有广泛的用途。
智能气象监测系统由气象传感器、气象监测仪和计算机气象软件三部分组成。可同时监测风速、风向、气压、大气温度、大气湿度、降雨量等6个常用参数。还可扩展监测土壤温度、土壤湿度、辐射、照度等诸多气象要素。
风速风向传感等传感器为气象专用传感器，具有高精度高可靠性的特点。

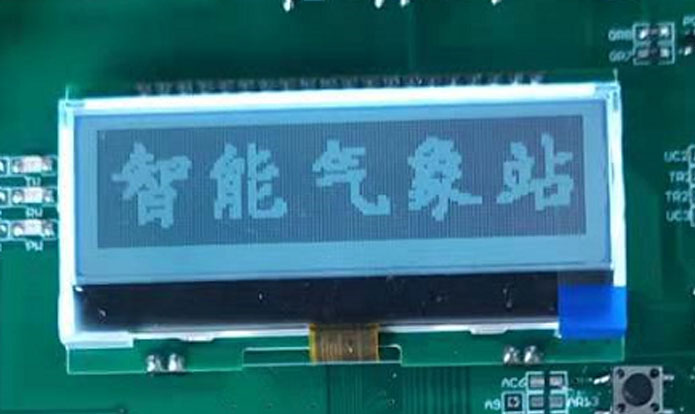

气象监测仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能。分站内置大容量FLASH存储芯片可存储一年以上的气象数据；多种通讯接口（RS232/RS485）可以很方便的与计算机建立有线通讯连接。
2　仪器型号说明
2.1　命名规则

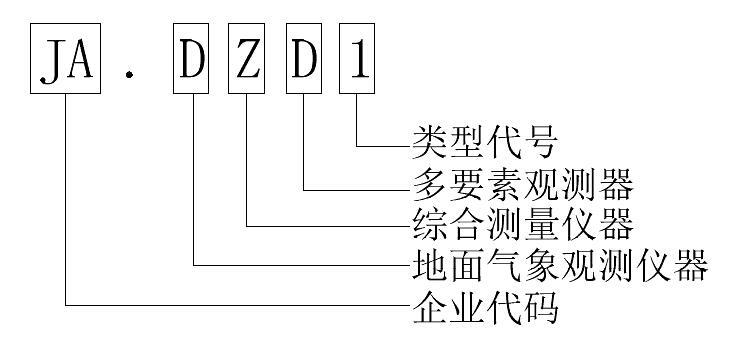

图1　型号说明
2.2　系列型号说明：

序号	型号	说明
1	JA.DZD1	1要素监测仪，仅监测雨量，无需安装支架
2	JA.DZD4	4要素监测仪，监测雨量、气压、气温、湿度 气压气温湿度为内置式，无需安装支架

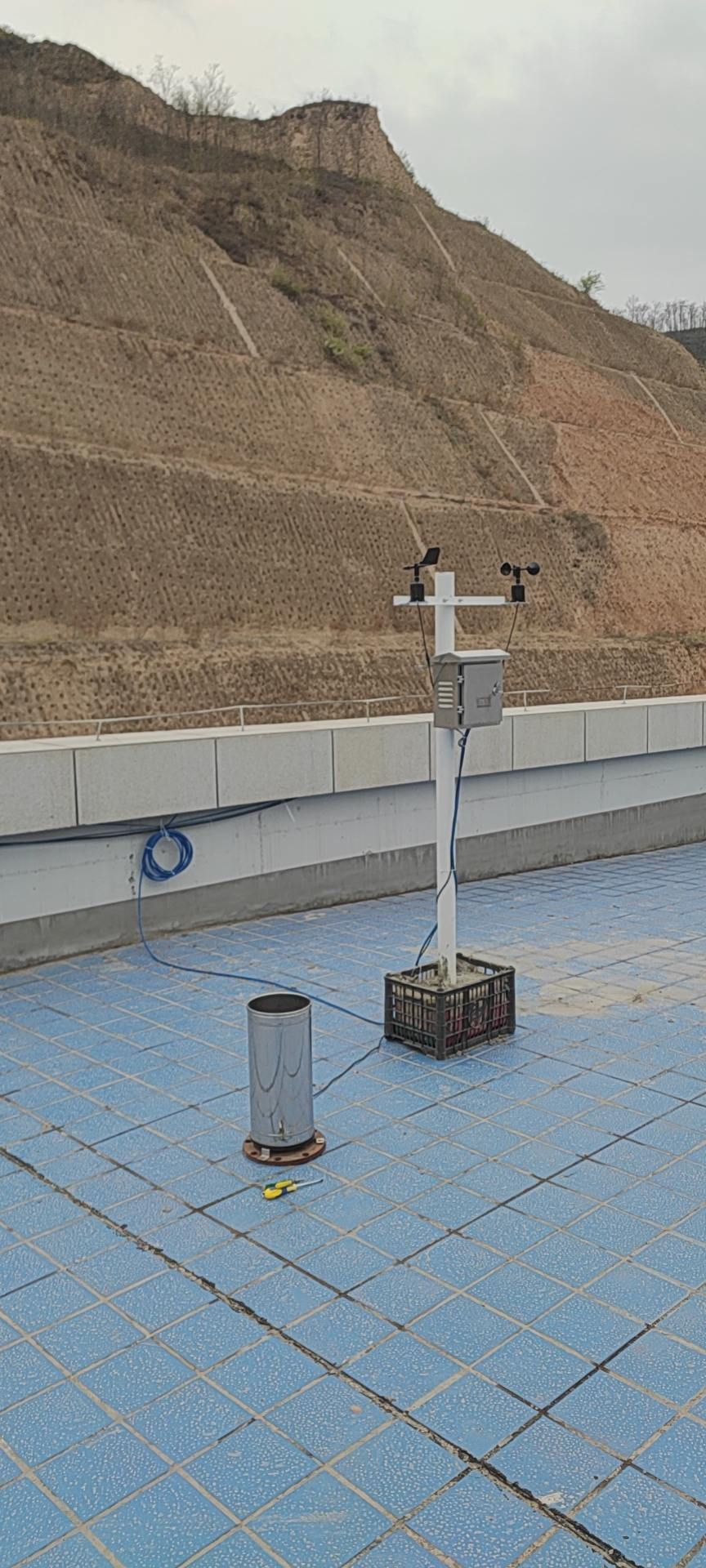

4	JA.DZD6	6要素监测仪，监测雨量、气压、气温、湿度、风速、风向，需要安装支架

3　使用环境
1、环境温度：（-40~70）℃；
2、相对湿度：≤98%（+25℃）；
3、大气压力：（80~110）kPa；
4、无显著振动和冲击的场合；
5、无破坏绝缘的腐蚀性气体场合；
4　工作原理
气象监测仪与各个气象传感器通过有线连接，并实时采集气象传感器的监测数据，通过有线方式将数据传输给监测主机。
5　技术参数
5.1　气象监测仪主要技术参数
·        供电方式：直流12V（9～24V）
·        最大工作电流：150mA
·        与上位机软件通信方式：RS485
·        与上位机软件通信距离：最大1200米
·        与气象传感器通信方式：RS485
·        与雨量传感器通信方式：脉冲
5.2　气象传感器（常用6参数）

名称	测量范围	分辨率	准确度
风速传感器	0～45m/s	0.1m/s	±（0.3±0.03V）m/s
风向传感器	0～360º	1°	±3°
气压传感器	10～1100hPa	0.1hpa	±0.3hPa
空气温度传感器	-50～+100℃	0.1℃	±0.5℃
空气湿度传感器	0～100%RH	0.1%RH	±5%
雨量传感器	0～4mm/min	0.2mm	±4%

5.3　气象传感器（扩展）

名称	测量范围	分辨率	准确度
土壤温度传感器	-50～+80℃	0.1℃	±0.5℃
土壤湿度传感器	0～100%	0.1%	±3%
总辐射传感器	0～2000W/m2	1W/m2	±5%
蒸发传感器	0～1000mm	0.1mm	±0.5%
